在近兩個月的工作生活中，我被安排到南京市九鄉河治理應急工程的施工工地(dì / de)上進行實習。在工地(dì / de)的這段時期，我見到了(le／liǎo)已經完工的九鄉河閘站及邊坡護岸實物，同時也見到了(le／liǎo)許多過去隻從文字上見過的工程構件及材料。通過與工作人員的交流和(hé / huò)實地(dì / de)的考察，我學習到了(le／liǎo)一(yī / yì ／yí)些構件的施工工藝與做法，了(le／liǎo)解到不同構件的不同工程量的計算方法。下面我将從閘站工程主要(yào / yāo)構件的位置分布和(hé / huò)細部結構兩個方面來對本次工程的建（構）築物進行介紹，并選取部分構件介紹其工程量的計算方法，同時穿插圖紙的識讀方法及一(yī / yì ／yí)些構件的施工工藝等方面作實習報告。

        一(yī / yì ／yí)、 九鄉河閘站結構介紹

        南京市九鄉河治理應急工程包括河道工程（含配套建築物）及河口閘站工程，閘站工程包括新建設計行洪流量爲(wéi / wèi)381m³/s河口閘一(yī / yì ／yí)座及設計引水流量爲(wéi / wèi)15m³/s泵站一(yī / yì ／yí)座。工程位于南京市栖霞區栖霞街道，距九鄉河入江口約170m，采用閘站結合布置型式，水閘中心線與河道上遊中心線重合，閘站布置在閘室西側。其功能爲(wéi / wèi)防洪、排澇（洪）、蓄水及引水等。本次工程範圍從上遊石埠橋至下遊入江口處，全長約394米。

        二、 九鄉河閘站結構介紹

        （一(yī / yì ／yí)）位置分布

        閘站東側爲(wéi / wèi)設備間，中間爲(wéi / wèi)閘門，上有交通橋、工作橋連接左右兩岸，西側爲(wéi / wèi)泵站，泵站配有兩台1600QGL-100型潛水灌流泵及兩台回轉式清污機。左岸有檢修間與綜合控制樓。

        閘站左右連有消力池用以減小水流對河底的沖刷，消力池再各自連接上下遊護底。閘站底闆下方連有灌注樁與防滲牆。

泵站兩側接護坦，下遊護底有毛石砼擋牆分隔用以過渡閘站與泵站的标高差，上下遊靠閘室側均設有導流墩。消力池兩側設有翼牆，其餘河段設擋牆，沿岸建有護坡。閘下段堤頂迎水側設置有擋浪牆，位于堤頂道路與護坡交界處。

        （二）細部介紹

        1.泵站

        泵站位于整個九鄉河閘站的西側，臨近左岸檢修間，共三層，兩台1600QGL-100型潛水灌流泵貫穿閘室連接到上下遊兩側閘門。

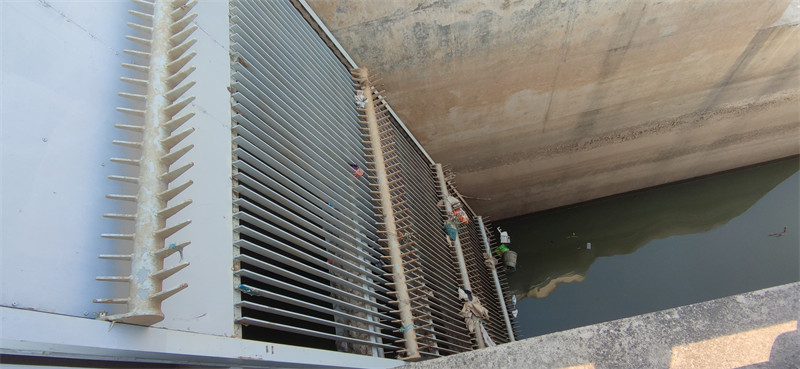

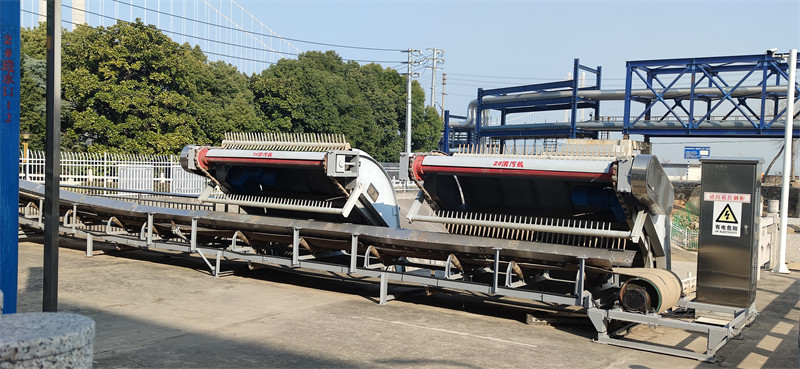

閘門上方爲(wéi / wèi)啓閉機平台，上遊與下遊方向各安裝有兩台QPKY-2*80kN-4.65m型液壓啓閉機。泵房頂安裝有橋式起重機，上遊設有觀景平台與上遊啓閉機平台相連，因觀景平台闆的緣故，上遊方向不易觀察到導流墩，其位于平台闆下方。下遊方向的交通橋臨近清污機橋，上置兩台回轉式清污機，當清污機工作時，其鏈條拉動格栅轉動将水中雜物向上勾起送到清污機的後方，雜物會掉到皮帶輸送機上被傳送走。

圖1

圖2

        2.閘站

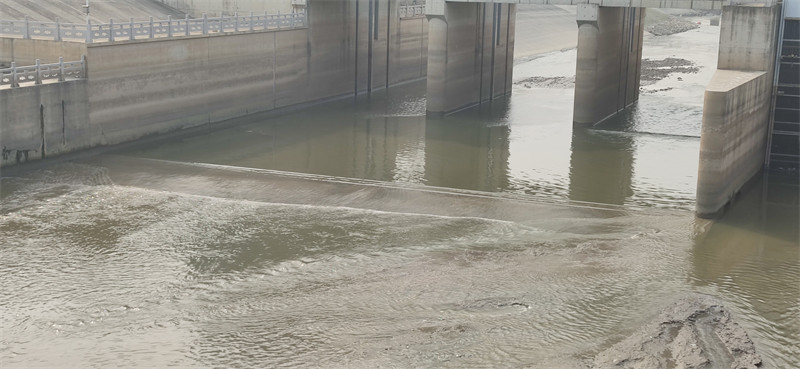

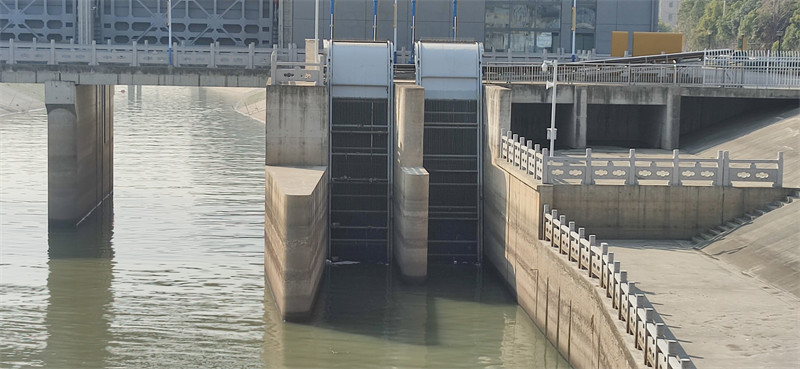

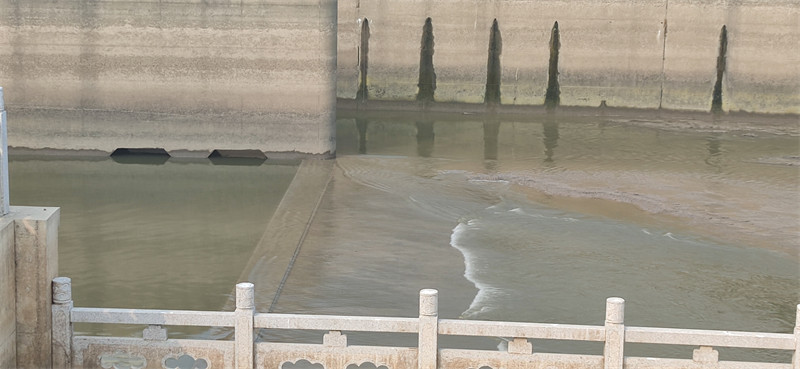

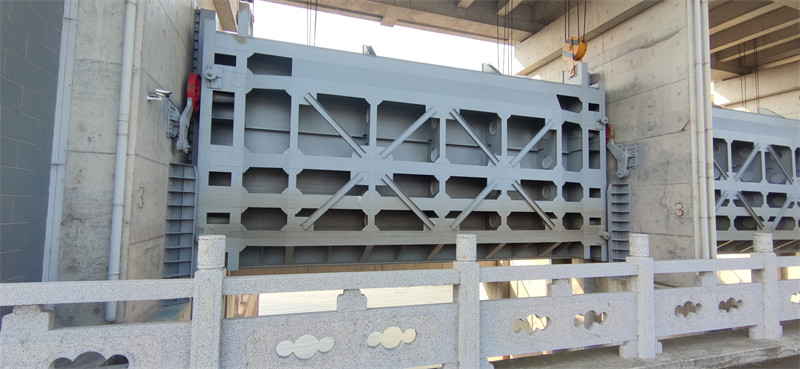

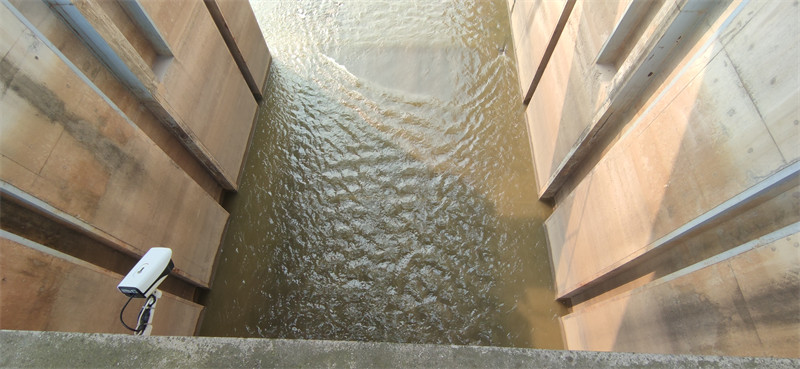

        節制閘共有三個閘室，每個閘室配有上下兩扉閘門，每扉各配一(yī / yì ／yí)台卷揚式啓閉機控制啓閉。閘室兩側各有閘墩來用以豎向承重，閘墩上留有門槽用以固定閘門。

圖3

圖4

圖5

        3.護底與護坡

        護底分布于工程段内河道底部消力池與防沖槽之間的區域，護坡分布于工程段内河道兩岸。

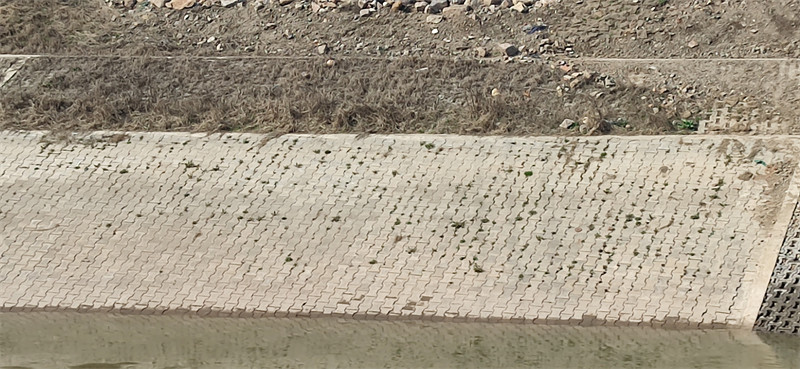

        本工程中出現的沿河護坡可分爲(wéi / wèi)素砼護坡與聯鎖塊護坡兩類。（如下圖）聯鎖塊護坡的工程量以面積計，而砼護坡大部分情況以體積計。

圖6

圖7

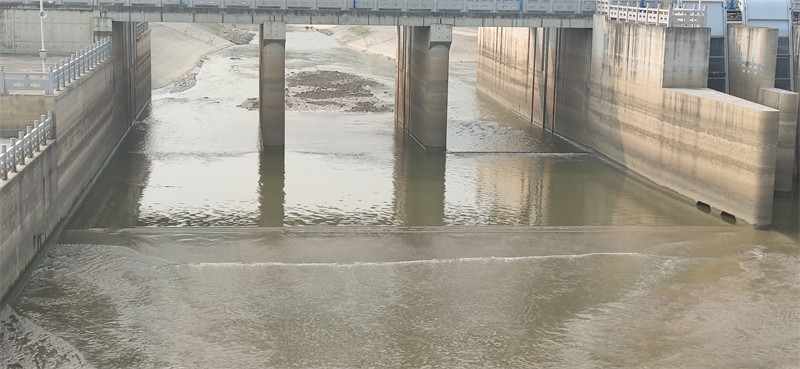

        護底主要(yào / yāo)由鋼筋混凝土、油毛氈、碎石墊層和(hé / huò)粗砂墊層組成，部分部位會增加瓜子片、碎石并提升混凝土強度等級來達到強化目的，設有毛水孔的護底還會設置土工布以防泥沙被水帶到上面來。護底根據位置可劃分爲(wéi / wèi)護坦、海漫、鋪蓋。上遊護底又叫鋪蓋，具有防滲功能，防止河水向下滲透沖刷泥土；下遊的護坦和(hé / huò)海漫都有消能功能，其中海漫位于消力池之後用于消除餘能并調勻流速分布，均勻的擴散出池水流，使之與天然河道的水流狀态接近，以保護河床免受沖刷。護坦功能與之類似，位于下遊出水口，呈坡狀。護坦、海漫、鋪蓋均屬于護底，隻是位置不同，功能類似，所以在清單中往往列在一(yī / yì ／yí)起，工程量一(yī / yì ／yí)同計算。

圖8

圖9

圖10

圖11

        三、工程量計算

        1. 堤頂道路

        堤頂道路在施工段中沿護堤通長布置，在不同的路段中寬度不同。

        瀝青道路的組成從上到下依次爲(wéi / wèi)細瀝青混凝土、中瀝青混凝土、水泥穩定碎石、石灰土，并對路基進行粘土夯實。上述組成部分一(yī / yì ／yí)般均單獨列清單，置于道路工程的分項工程子項中，清單工程量以面積計算。計算時寬度可選每層的頂面寬度進行計算，爲(wéi / wèi)保證鋪設的穩定，下層往往會比上層略寬一(yī / yì ／yí)些，截面會呈梯形，故在圖紙标注足夠精确或擁有CAD版施工圖的時候應當采用上底和(hé / huò)下底的平均寬度即中位線作爲(wéi / wèi)寬度進行工程量計算。道路設置有2%坡度以便排水。根據使用要(yào / yāo)求、現場情況及設計的不同，上述組成部分的厚度會有所不同。

        另外，路面寬度的變化存在漸變過程，因此一(yī / yì ／yí)定要(yào / yāo)在圖紙上看準同一(yī / yì ／yí)寬度、同一(yī / yì ／yí)類型的路面的起始位置以便計算水平長度，對于漸變部分應當單獨計算面積，對于不規則部分可進行适當增減或估算。

        2.止水工程

        止水工程是在建築物永久縫隙内設置的防滲結構，多位于有防滲要(yào / yāo)求的不同構件的交界處以及分批澆築的混凝土構件接縫處。本工程中，在與水接觸的區域或防水要(yào / yāo)求較高的構件上往往采用紫銅片止水，其餘部位采用水膨脹橡膠止水帶。

        由于止水紫銅片常用于分批次澆築的構件中，因此紫銅片的安裝就面臨不能一(yī / yì ／yí)次性固定完成的問題，即永遠是一(yī / yì ／yí)端先被澆築在混凝土裏，這種情況下就會把紫銅片先行固定在先澆築一(yī / yì ／yí)端的模闆上，盡量保證止水銅片與伸縮縫的中線對應，防止移位，在澆築完畢後，另一(yī / yì ／yí)端紫銅片就會懸空。注意不要(yào / yāo)把紫銅片突出的“鼻子”也澆築在立面。在下一(yī / yì ／yí)次澆築之前應向空腔内灌注瀝青，剩下的一(yī / yì ／yí)半紫銅片随後會被澆築在其另一(yī / yì ／yí)端的混凝土構件中，中間裝滿瀝青的部分有助于紫銅片适應來自兩端的各種受力以防止變形和(hé / huò)出現縫隙造成滲水。（聚乙烯發泡闆是一(yī / yì ／yí)種填縫材料，填充在沉降縫中防止異物硬物掉入，亦防止兩側構築物因熱脹冷縮原因産生碰撞、摩擦，多出現在分批澆築的混凝土構件交接處。）

        紫銅片的工程量計算應當先找到止水位置布置圖，确定止水的布置位置及布置方法以及它們的種類，并結合圖紙提供的構件細部止水立面圖按照合理的部位劃分有序有條理地(dì / de)進行計算，因爲(wéi / wèi)止水的分布範圍較廣，在計算其工程量的時候建議對工程量進行拆分，分部位、分構件、分區域地(dì / de)進行計算以免出現混亂從而導緻出錯。紫銅片止水工程量以米爲(wéi / wèi)單位按長度計，清單條目分屬于混凝土工程中的止水工程。

        3.混凝土工程

        混凝土澆築是每一(yī / yì ／yí)項工程的重要(yào / yāo)組成部分，這裏以擋牆的澆築爲(wéi / wèi)例進行介紹。

        擋牆由墊層、底闆、牆身、扶壁組成。墊層厚度爲(wéi / wèi)100mm，伸出底闆寬度爲(wéi / wèi)100mm，素砼澆築，作用是使得場地(dì / de)平整，創建穩定工作面并方便雨後排水以保證工程的按期進行。墊層的工程量按體積計算，清單屬混凝土工程分項普通混凝土。

        底闆的工程量同墊層一(yī / yì ／yí)樣也是按照體積計算，鄰水側有放大頭，在本次工程的圖紙上以虛線框注。

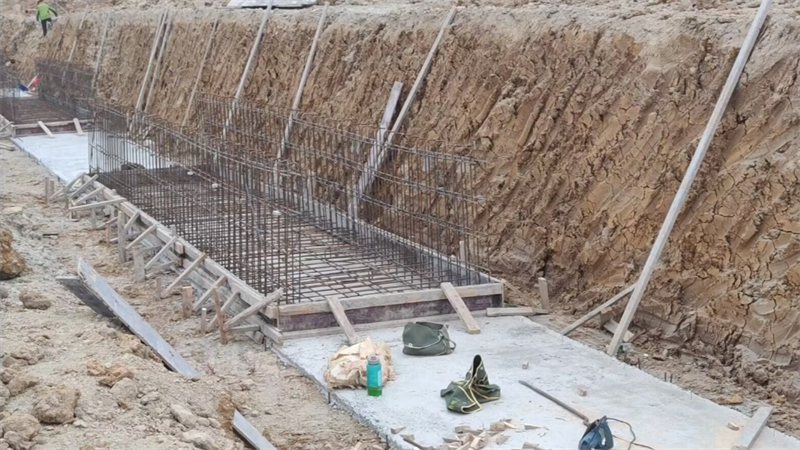

        底闆的澆築往往不是一(yī / yì ／yí)次成型的，在工程建設中，根據設計的伸縮縫，采用分段隔段澆築，使得構築物的沉降更加均勻，保證混凝土構築物不變形，同時間可以在同一(yī / yì ／yí)時間内使用較少的模闆，節約成本。在計算模闆工程量時我們往往按照構件的總體尺寸來進行計算，計算結果往往較實際偏大，這就是書本必須結合實踐的意義所在。

圖12 分段澆築

        扶壁與扶壁之間存在空隙，這一(yī / yì ／yí)段空隙将會被水泥填充，最終形成我們今天看到的平台。

圖13 平台

        以上是我在南京市九鄉河治理應急工程的施工工地(dì / de)期間進行實踐學習的工作報告，我會将此次所學運用于具體工作中去，真正做到知行合一(yī / yì ／yí)，學以緻用，爲(wéi / wèi)水利事業添磚加瓦。

業務二部 周新昊
